Motorreductor miniatural de curent seria PX

Scurta descriere:

Detaliile produsului

Etichete de produs

Prezentare generală

Motoarele DC miniaturale din seria J-SZ(ZYT)-PX sunt compuse din motoare DC din seria SZ(ZYT) și reductoare planetare obișnuite de precizie tip PX și sunt echipate cu sursă de alimentare, care poate realiza o reglare continuă a vitezei.Gamă largă de reglare, dimensiune mică, greutate ușoară, eficiență ridicată, structură compactă, cuplu de ieșire mare, utilizat pe scară largă în acționări care necesită o viteză mică, cuplu mare și reglare continuă a vitezei.Viteză infinit variabilă.
Reductorul planetar din seria PX poate fi conectat direct la motoare AC, motoare pas cu pas și alte motoare.
Seria PX poate fi, de asemenea, conectată direct la reductorul cu roți melcate și la reductorul cicloidal pentru a forma reductoare cu rapoarte de viteză diferite sau rapoarte mari de viteză.

Instrucțiuni pentru modelul reductorului

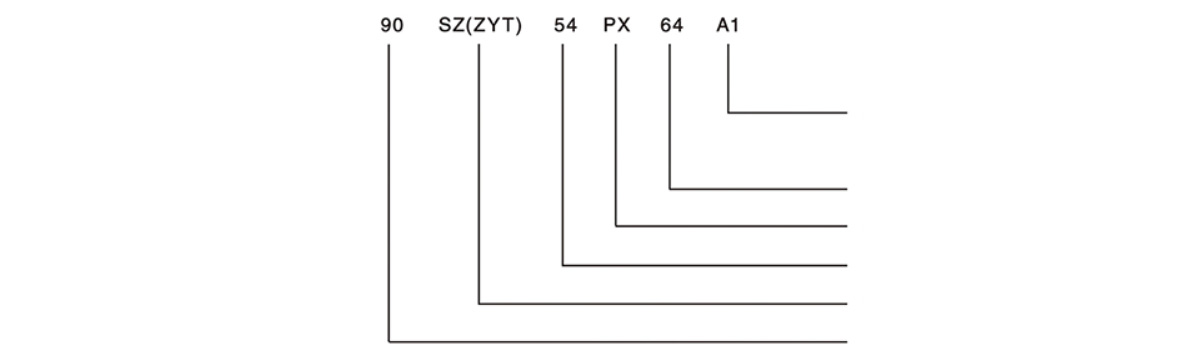

Model de motor

A1- forma de instalare: A1 este instalarea cu picior, A3 este instalarea cu flanșă, B5 este instalarea cu flanșă rotundă
64 -Raport de reducere: 1:64
PX - Reductor planetar de precizie obișnuit
54 - Cod parametru de performanță motor
SZ(ZYT ) - Servomotor DC (motor DC cu magnet permanent)
90 - Numărul bazei motorului: Indică diametrul exterior de 90 mm

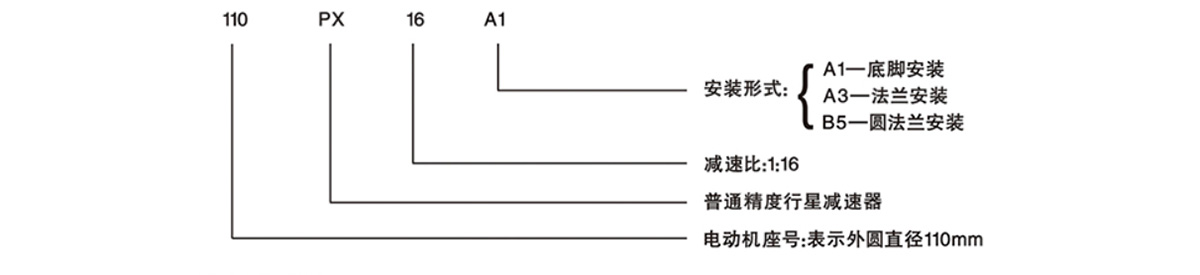

Model reductor

A1- forma de instalare: A1 este instalarea cu picior, A3 este instalarea cu flanșă, B5 este instalarea cu flanșă rotundă
16 - Raport de reducere: 1:64
PX - Reductor planetar de precizie obișnuit
110 - Numărul bazei motorului: Indică diametrul exterior de 90 mm

Date tehnice ale motorului electric

Viteza (r/min)	Cuplu (mN.m)	Model	Putere	Viteza nominala (r/min)	Instalare	Tensiune nominală		Reduceți raportul	Remarci
750	260	55ZYT	29	3000	A3	24V:55ZYT51 27V:55ZYT52 48V:55ZYT53 110V:55ZYT54		4
187,5	740							16
47	21200							64
12	5900							256
500	390							6
83	1660							36
14	7180							216
750	450	70ZYT01	50	30000		24		4
		70ZYT02				27
		70ZYT03				48
		70ZYT04				110
1500	380	70ZYT05	85	6000		24		4
		70ZYT06				27
		70ZYT07				48
		70ZYT08				110
750	630	70ZYT51	70	3000		24		4
		70ZYT52				27
		70ZYT53				48
		70ZYT54				110
1500	540	70ZYT55	120	6000		24		4
		70ZYT56				27
		70ZYT57				48
		70ZYT58				110
187,5	1270	70ZYT01	50	3000		24		16
		70ZYT02				27
		70ZYT03				48
		70ZYT04				110
187,5	1780	70ZYT51	70	3000		24		16
		70ZYT52				27
		70ZYT53				48
		70ZYT54				110
47	3670	70ZYT01	50	3000		24		64
		70ZYT02				27
		70ZYT03				48
		70ZYT04				110
750	360	70SZ01	40	3000		24	24	4
		70SZ02				27	27
		70SZ03				48	48
		70SZ04				110	110

Raportul general de viteză din seria PS
Nivelul 1: 4, 6
Secundar: 16, 24, 36
Nivelul 3: 64 , 96 , 144 , 216
Nivelul 4: 256\384\576\864\1296

Raport de viteză non-standard din seria 90PX
Nivelul 1: 3
Nivelul 2: 9, 12, 18
Nivelul 3: 27, 48, 54, 72, 108
Nivelul 4: 81 , 162 , 192 , 288 , 324 , 432 , 648

Raport de viteză non-standard din seria 110PX
Nivelul 1: 5
Nivelul 2: 20, 25, 30
Nivelul 3: 80, 100, 120, 125, 150, 180
Nivelul 4: 320 , 400 , 480 , 500 , 600 , 625 , 720 , 750 , 900 , 1080

Pot fi proiectate reductoare non-standard, cum ar fi raportul de viteză special, viteza, dimensiunea instalării etc

Exemplu de selecție
Utilizatorul poate selecta corect puterea și modelul reductorului în funcție de sistemul de lucru real și de natura sarcinii, făcând referire la următoarele conținuturi.
1.În funcție de cuplul de sarcină și viteza de ieșire a reductorului, puterea necesară poate fi calculată prin următoarea formulă: P=T n/kh
În formula: P- puterea de ieșire WT - cuplul de sarcină Nm, selectați n- turația de ieșire r/min conform fișei tehnice
K- constantă de sarcină 9560 η - randamentul transmisiei, selectat din următorul tabel

Raportul de transmisie

Raportul de transmisie (i)	4(6)	16(36)	64(216)	256(1296)
η	0,76	0,72	0,68	0,65

2.Regulatorul motorului poate fi selectat pentru a realiza schimbarea continuă a vitezei reductorului de la O la viteza nominală.
3. În funcție de sistemul de lucru real și de natura sarcinii, coeficientul de serviciu poate fi selectat cu referire la tabelul de coeficienți de serviciu.După calcul, poate fi determinată puterea necesară a reductorului și, în funcție de viteza de ieșire necesară, modelul reductorului poate fi selectat, consultand tabelul cu date tehnice.

Fișa index de lucru

Timp de lucru zilnic	Nivel de încărcare
	Medie constantă	Vibrant mediu	Impact puternic
12	1	1.25	1,75
24	1.25	1,50	2

De exemplu: dacă sarcina este uniformă și stabilă, puterea nominală necesară a motorului este de 40 W, tensiunea nominală este de 110 V, raportul vitezei de ieșire este de 4 și timpul de lucru pe zi este de 12 ore, apoi este selectat 40 W.Dacă natura sarcinii este o vibrație moderată:
Apoi o.Consultați tabelul cu coeficienți de serviciu pentru a selecta seria de servicii ca 1,25.Puterea necesară W=40W*1.25=50W
b.Verificați fișa tehnică pentru J70SZ54P*4 opțional

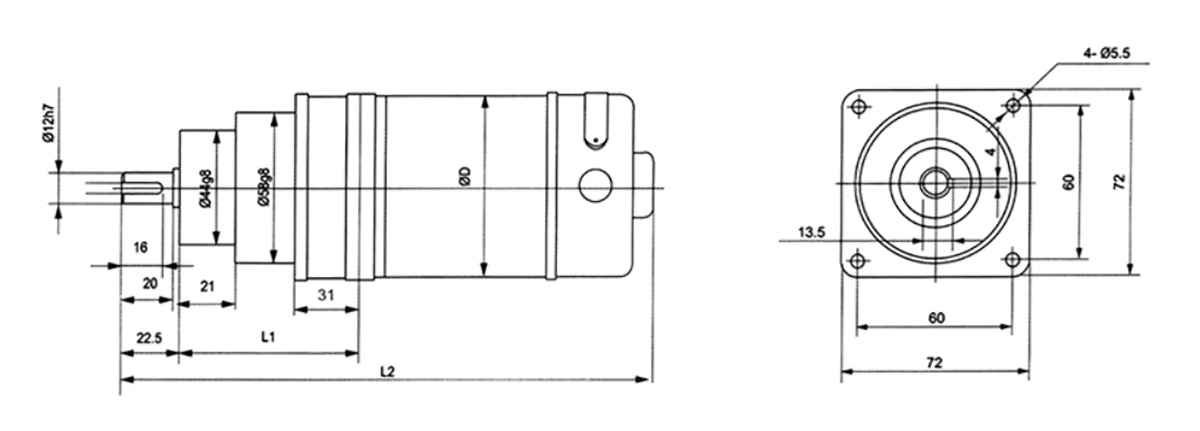

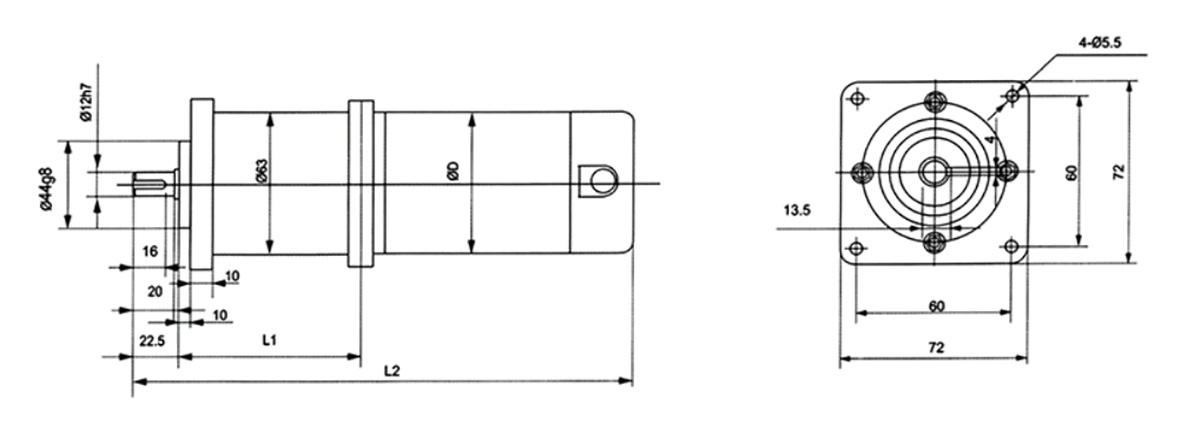

Flanșă frontală 70PX
