Motor electric stivuitor motor asincron AC motor de mers motor de ridicare motor 5kw

Scurta descriere:

Greutate pachet: 35,0 kg
Greutate unitară: 35,0 kg
Dimensiunea volumului produsului: 41,0 cm * 30,0 cm * 30,0 cm

Acest motor este un motor potrivit pentru producătorii de stivuitoare, motor trifazat AC asincron, un set de două tipuri, 5kw și 6.5kw, potrivit pentru stivuitor electric de 1.5t 2t, folosit pentru ridicare și mers, dacă este necesar, puteți cumpăra un complet a stabilit.


Detaliile produsului

Etichete de produs

Origine Orașul Zibo, China Izolatie H Nivel de protecție IP56
Personalizați acceptabil Eficienţă Adică 3 Marca Motor Xinda
Tip motor Motor asincron trifazat Numarul modelului. XQY5-72-H9-B Putere nominală 5(kW)
Vol. evaluat. 48/60V/72V(V) Viteza nominală 3000 (rpm) Aplicație autoturisme, camioane, camionete, stivuitoare

Parametrul produsului

garanție 3 luni-1 an
Locul de origine Shandong, China
Nume de marcă Motor Xinda
Număr de model XQY5-72-H9-B
Tip Motor asincron
Fază Trei faze
Funcția de protecție Rezistent la picurare
Tensiune AC 72V
Eficienţă Adică 3
putere nominală 5KW
Putere de vârf 12,5 kW
Tensiune nominală 72V
Cuplul nominal (Nm) 15.9
Viteza nominală 3000r/min
Viteza maximă 6000r/min
Sistem de lucru S2:60
Clasa de izolare H
Nivel de protecție IP56
Abilitatea de alimentare 40000 set/seturi pe lună
Detaliile impachetarii Cutie din carton sau din lemn
Port Qingdao sau după cum este necesar

Avantajele motorului AC al companiei noastre

1.Echilibrat și de încredere.Este conectat cu axa motoare a vehiculului a arborelui canelat în evolvent pentru a oferi o garanție de siguranță fiabilă pentru vehicul.
2. Abilitatea de alpinism.Cuplu mare de pornire, interval reglabil de viteză mai mare și viteză de vârf mai mare, capacitate de suprasarcină mai mare, care va oferi vehiculelor electrice o putere mare pentru a satisface nevoile de urcare.
3. Autonomie lungă de rulare cu o singură încărcare.Eficiență mai mare a motorului, oferind eficacitate.
4.Capacitate de prevenire a derapajului.Când Golful este în pantă, motorul AC îl împiedică să alunece.
5.Capacitatea de a se adapta la diferite condiții de drum, permițând frânarea regenerativă.
6. Durabil și ușor de întreținut.

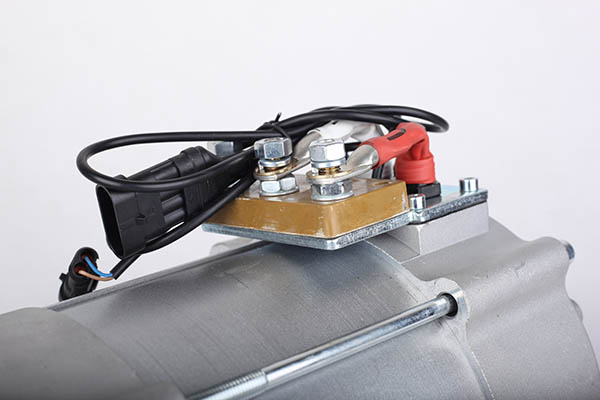

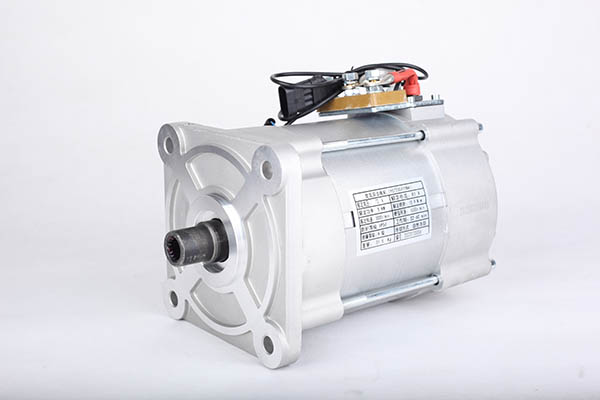

Fotografie produs

motor 5kw9

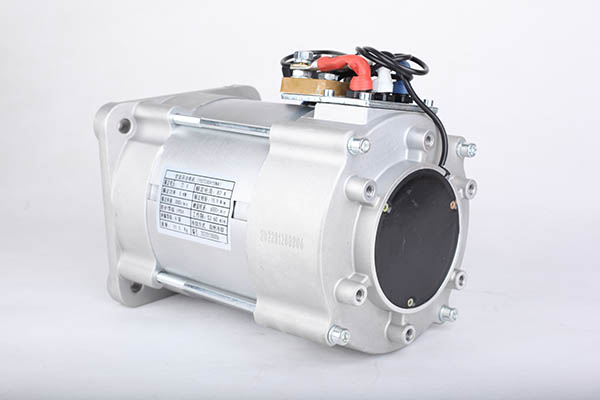

motor 5kw 10

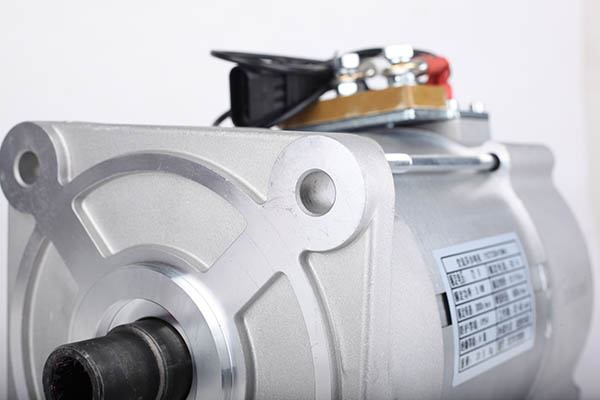

motor 5kw 11
motor 5kw 12

Vehicul aplicabil: stivuitor

Stivuitor

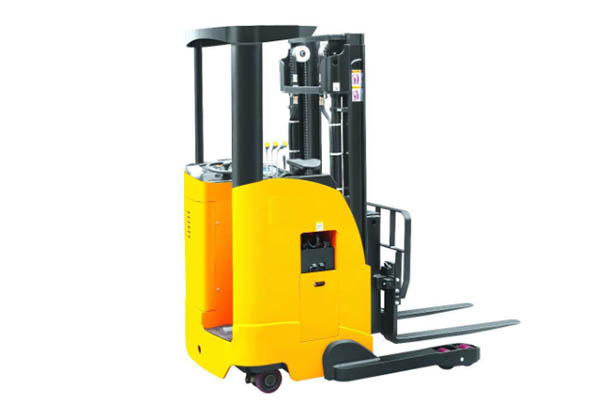

Stivuitor1
Stivuitor 2
Fișă de specificații pentru seria de motoare DPD ACAM(AC ASYNCHRONOUS).
Putere nominală (KW) 3 4 5 6 7.5 10 13 15 15 20 25 30
Tensiunea bateriei (VDC) 48/60/72 48/60/72 48/60/72 72 72/96 72/96 72/96 108 96/144 96/144 312 96/144
Putere de vârf (KW) 7.5 10 12.5 15 18.7 25 32.5 31 28 40 45 60
Curent nominal (A) 78/59/52 98/78/65 123/98/82 98 118/89 154/116 200/150 154 174/116 231/154 92 347/231
Cuplu nominal (NM) 19/19.5 25.5/12.74 31,8/26,5/15,9 15.9 23.9 53 41.4 65.1 47,8/39,8 63,7 57.4 95,5
Cuplul maxim (NM) 66,5/38 89,3/51 95,4/78,5/71,5 63,7 95,2 159 144,9 106.3 130/150 223 160 334,2
Viteza nominală (RPM) 1500/3000 1500/3000 1500/1800/3000 3600 3000 1800 3000 2200 3000/3600 3000 4160 3000
Viteza maximă (RPM) 4500/6000 4500/6000 4500/6000 6000 5400 6000 7500 6000 6800 6000
Sistem de lucru S2:60 min S2:60 min S2:60 min S2:60 min S2:60 min S2:60 min S2:60 min S9 S9 S9 S9 S9
Nivel de izolare H H H H H H H H H H H H
Metoda de răcire răcire naturală răcire naturală răcire naturală răcire naturală răcire naturală răcire naturală răcire naturală răcire naturală răcire naturală răcire naturală răcire naturală racirea apei
Eficiență (încărcare 100%) 85 85 85 85 88 90 90 90 90 90 90 90
Nivel de protecție IP54 IP54 IP54 IP54 IP54 IP54 IP67 IP68 IP69 IP70 IP71 IP72
Aplicație vehicul de pasageri/logistică cu viteză redusă pasager de mare viteză/logistică/SUV microbuz
vehicul logistic

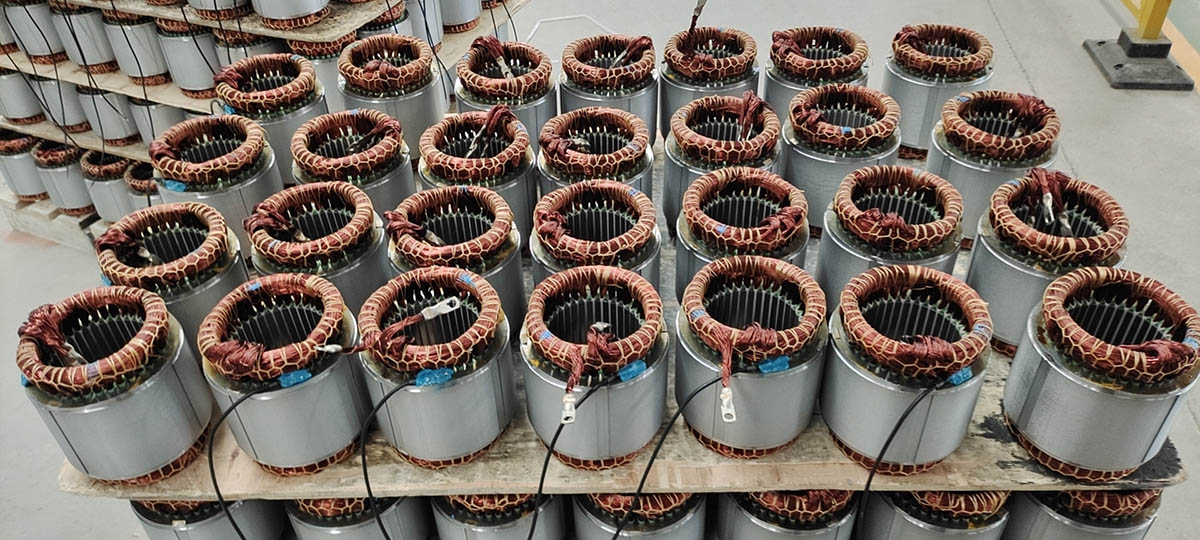

Miezul de cupru real este cheia fiabilității

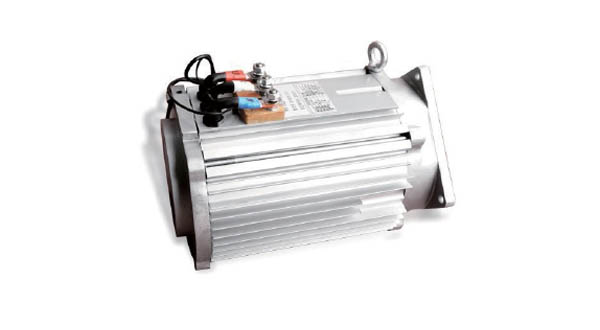

Stivuitor3
Stivuitor4

Instructiuni de folosire

1. Utilizatorul trebuie să respecte cerințele acestei instrucțiuni.
2. Motorul trebuie depozitat într-un mediu ventilat, uscat și curat.Dacă timpul de depozitare este prea lung (șase luni), este necesar să se verifice dacă unsoarea pentru rulmenți este uscată.Valoarea normală a rezistenței de izolație a înfășurării de testare nu trebuie să fie mai mică de 5MΩ, altfel trebuie uscată într-un cuptor la 80 ± 10 ℃.
3. Pentru motorul fără rulmenți la capătul extensiei arborelui, acesta trebuie reglat după instalare pentru a verifica dacă rotorul este flexibil și nu există niciun fenomen de frecare.
4.Verificați dacă cablul de conectare a motorului este corect și fiabil.
5. Verificați dacă suprafața comutatorului este uleioasă, iar periile trebuie să alunece liber în cutia de perii.
6.Motorul în serie nu trebuie să fie pornit și să funcționeze fără sarcină.Dacă utilizatorul trebuie să funcționeze fără sarcină, tensiunea trebuie controlată cu 15% din tensiunea nominală.
7. Nu ar trebui să existe gaz corosiv în aerul de răcire.

Utilizați mediul

1.Altitudinea nu depășește 1200 de metri.
2.Temperatura ambiantă este între -25 ℃ și 40 ℃.
3.Când umiditatea relativă atinge 100%, se va forma condens pe suprafața motorului.
4.Motorul este împărțit în tip complet închis și tip deschis.Complet închis poate preveni intrarea de materii străine, praf și apă, iar tipul deschis poate fi mai convenabil pentru a menține comutatorul și a înlocui peria.
5.Curentul maxim admisibil al motorului pentru suprasarcină de scurtă durată este de 3 ori valoarea nominală.În acest moment, cuplul de suprasarcină este de 4,5 ori mai mare decât cuplul nominal, iar timpul nu trebuie să depășească 1 minut.

Aplicabil într-o gamă largă

Produsele cu motor Xinda sunt utilizate pe scară largă în automatizarea clădirilor, monitorizarea securității, echipamente cu laser, echipamente textile, echipamente pentru mașini-unelte, echipamente medicale, automatizare logistică și energie nouă și alte domenii.

Vehicule aplicabile

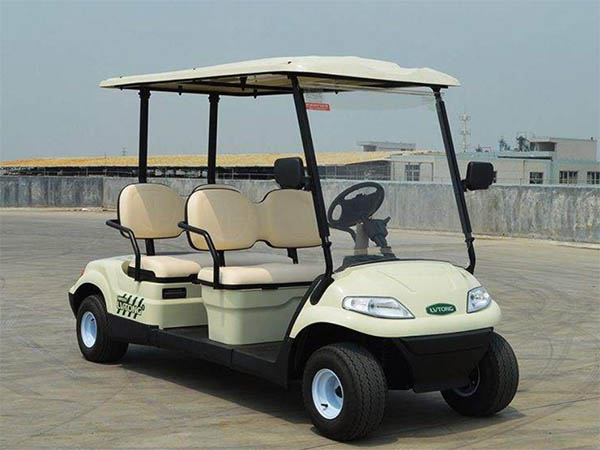

Vehicule aplicabile5
Vehicule aplicabile
Vehicule aplicabile6
Vehicule aplicabile2

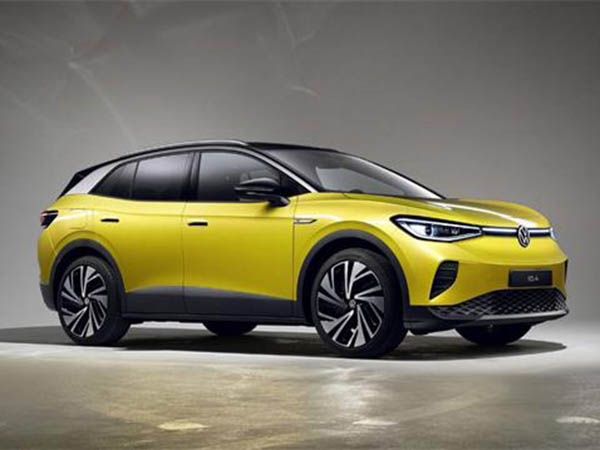

Vehicule aplicabile4

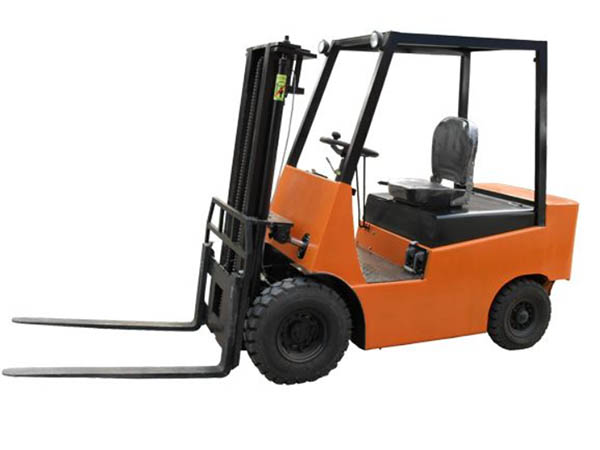

Vehicule aplicabile1

Xinda Motor este potrivit pentru diferite tipuri de vehicule: mașini de vizitare a obiectivelor turistice, autobuze, mașini de poliție, mașini cu patru roți, mașini de golf, motociclete cu trei roți, stivuitoare și mașini de patrulare a mediului.

Defecțiuni comune și soluții ale motoarelor

(a) Motorul nu poate fi pornit
1. Faza de alimentare lipsește sau tensiunea de alimentare este prea scăzută.Soluție: Verificați dacă există vreo deconectare în înfășurarea statorului și apoi verificați tensiunea de alimentare.
2. Rotor rupt sau desolidat.Motorul poate fi pornit fără sarcină, dar nu poate fi pornit cu sarcină negativă.Soluție: Verificați rotorul pentru defecte, cum ar fi bare rupte sau fisuri, cu un tester de bare rupte.
3. Motorul este supraîncărcat sau transmisia este blocată.Soluție: Alegeți un motor cu o capacitate mai mare pentru a elimina defecțiunea mecanismului mecanic de rotație.

(b) Curentul trifazat al motorului este dezechilibrat
1. Tensiunea de alimentare trifazată este dezechilibrată.Soluție: Măsurați tensiunea de alimentare cu un voltmetru.
2.Unele bobine din înfășurarea statorului sunt scurtcircuitate.Soluție: Măsurați curentul trifazat cu un ampermetru sau dezasamblați motorul pentru a verifica manual bobina supraîncălzită.

(c) Supraîncălzirea rulmenților motorului
1.Rulmentul este deteriorat.Soluție: Înlocuiți rulmenții cu alții noi.
2. Rulmentul este prea strâns sau prea slăbit cu arborele sau capacul de capăt.Soluție: Reparați arborele sau capacul de capăt pentru a se potrivi arborelui pe rulment.
3.Prea multa grasime, prea putina sau prea murdara, exista nisip si praf obiecte straine.Soluție: Curățați rulmenții și umpleți cu unsoare curată.
4. Instalația motorului nu este concentrică.Soluție: Reglați starea coaxială a instalației motorului.

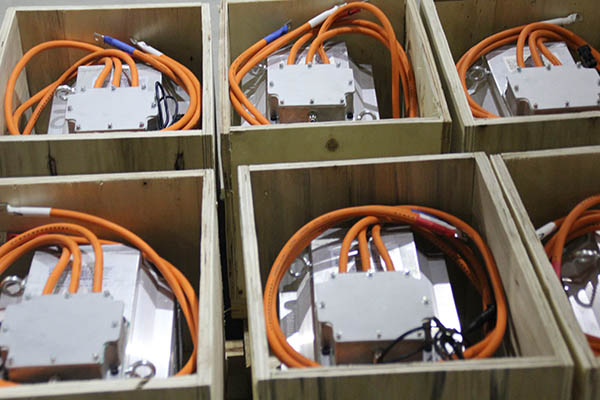

Detaliile impachetarii

Motoarele obișnuite folosesc ambalaje din carton, iar motoarele de mare putere folosesc ambalaje din cutie de lemn

ambalare3

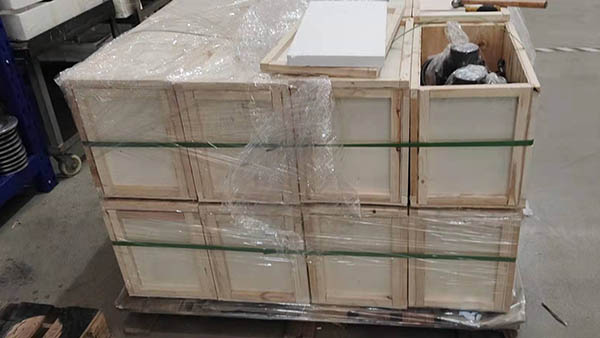

ambalare4
ambalare

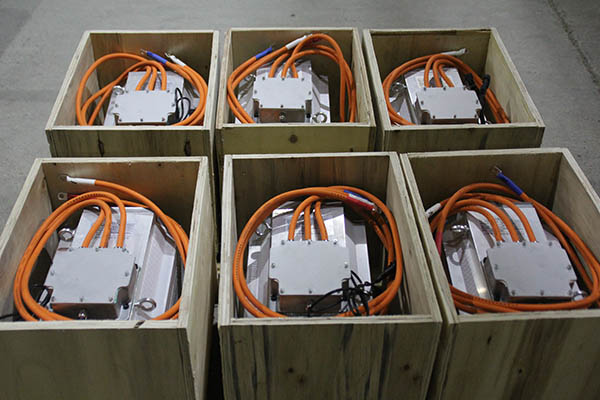

ambalare2
